Работаем с XenDesktop 5

Недавно очередная, на этот раз уже пятая, версия Citrix XenDesktop показала всем свое новое "лицо".

Программисты Citrix'а сжалились над простыми смертными вроде нас с вами и полностью переработали интерфейс продукта, сделав его более удобным и дружелюбным. Эту работу трудно переоценить, вспоминая то множество оснасток, которыми приходилось ранее управлять в XenDesktop 4 и до сих пор приходится - в XenApp.

Одно из основных нововведений - централизованная консоль управления Citrix Desktop Studio с помощью которой можно назначать виртуальные рабочие станции пользователям, настраивать пользовательские и компьютерные политики, управлять веб-сайтами Citrix.

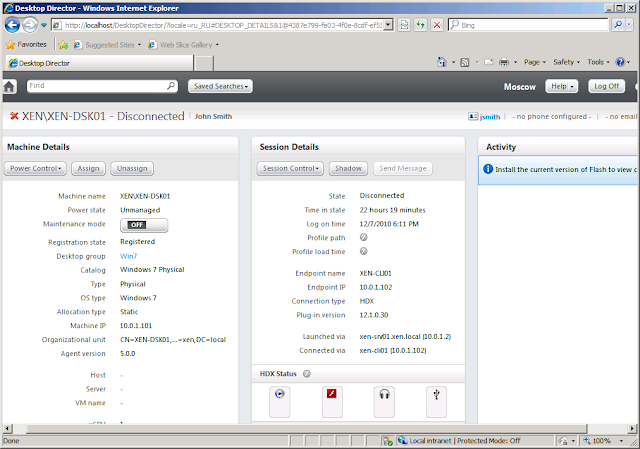

Для рядовых администраторов и сотрудников технической поддержки пригодится Desktop Director, позволяющий наблюдать за инфраструктурой XenDesktop и выполнять базовые операции с рабочими станциями через веб-браузер.


Каким образом эти нововведения затронули процедуру установки и настройки?

В качестве примера рассмотрим самый простой вариант развертывания VDI инфраструктуры, включающий в себя сервер XenDesktop, рабочую станцию и клиентский компьютер, с которого будет осуществляться подключение. В качестве рабочей станции можно использовать выделенный физический компьютер или виртуальную машину, работающую под управлением любого доступного гипервизора (Citrix XenServer, Microsoft Hyper-V или VMware ESX). В данном примере не предполагается выполнять интеграцию XenDesktop с подсистемой виртуализации для автоматизации развертывания и управления виртуальными машинами, поэтому каждую рабочую станцию, добавляемую в XenDesktop придется устанавливать и настраивать отдельно. Пример схемы развертывания приведен на рисунке.


В качестве ОС, устанавливаемой на серверы, рекомендуется использовать Windows Server 2008 R2, а в качестве клиентской ОС - Windows 7.

Перед началом установки требуется выполнить настройку сети на всех компьютерах и ввести их в домен Active Directory.

Для установки XenDesktop вам понадобится дистрибутив, который можно загрузить с сайта Citrix после прохождения регистрации. В моем случае использовалась Evaluation версия, включающая в себя все необходимые компоненты.

Установка и настройка сервера XenDesktop

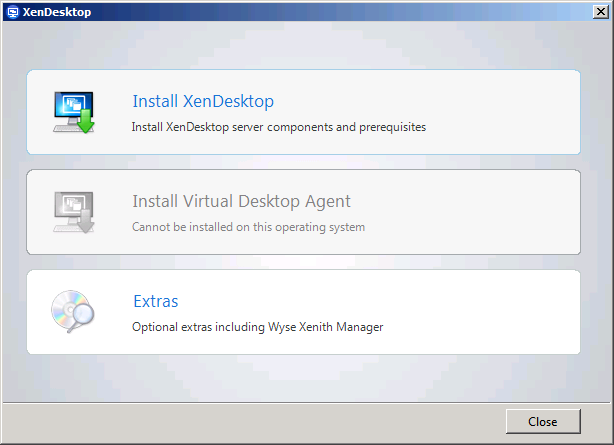

Распакуйте XD5_Plat_Single.zip и подмонтируйте образ XenDesktop5.iso к серверу. Запустите установщик и выберите Install XenDesktop.


Примите лицензионное соглашения, выбрав I accept terms and conditions и нажмите Next.


На странице выбора компонентов (Select Components to Install) убедитесь, что выбраны все компоненты и нажмите Next.


На странице Firewall Configuration нажмите Next.

На странице Summary нажмите Install.

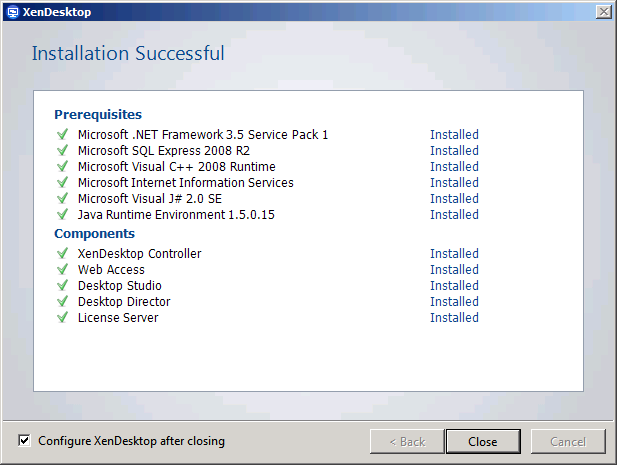

Дождитесь окончания установки. На странице Installation Successful убедитесь, что Configure XenDesktop after closing выбрано и нажмите Close.


В открывшейся консоли Citrix Desktop Studio выберите выберите вариант Advanced Configuration.

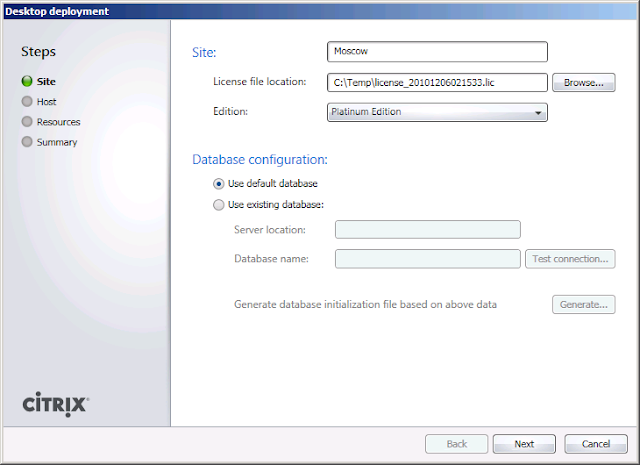

Укажите имя сайта (Site), путь к файлу лицензий (License file location) и редакцию (Edition). Проверьте, что выбран вариант использования сервер баз данных по умолчанию (Use default database). Нажмите Next.


При добавлении первого сервера система сама предложит создать и настроить подключение к базе. Нажмите OK.


На вкладке Host укажите тип хоста (Host type) - None, нажмите Next.


На вкладке Summary нажмите Finish.


Дождитесь, пока система завершит настройку.

Настройка рабочих станций
Установите Citrix XenDesktop Agent на виртуальной машине или рабочей станции, к которой удаленно будет подключаться пользователь. Запустите установщик, нажмите Install Virtual Desktop Agent.

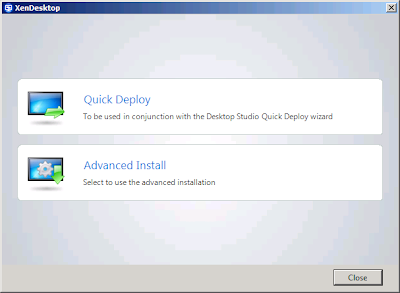

Выберите вариант Advanced Install.


Если для видеокарты используется WDDM драйвер, то при установке на физический компьютер или виртуальную машину VMware ESX, вы получите сообщение с предложением отключить данный драйвер. Согласитесь, нажав Yes, так как если этого не сделать, то драйвер Citrix System Inc. Display Driver не сможет работать (подробнее об проблеме можно прочитать тут).


На странице Select Components to Install снимите Support for XenApp Application Delivery и нажмите Next.

На странице Controller Location в поле Manually enter controller location(s) введите имя сервера, на котором установлены службы XenDesktop. Нажмите Next.


На странице Virtual Desktop Configuration нажмите Next.


На странице Summary нажмите Install.


Дождитесь завершения установки и нажмите Close, чтобы перезагрузить рабочую станцию.

Откройте консоль Citrix Desktop Studio на сервере, щелкните правой кнопкой мыши по Machines и выберите Create Catalog.

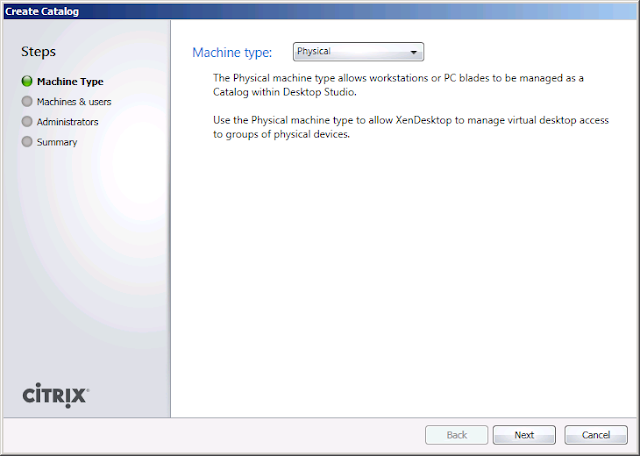

В мастере Create Catalog на странице Machine Type выберите Physical и нажмите Next.


На странице Machines & users с помощью кнопки Add Computers... добавьте из Active Directory учетную запись рабочей станции, которую вы настроили ранее.


При необходимости на этом этапе вы можете назначить на каждую машину отдельного пользователя, щелкнув напротив имени компьютера и выбрав нужную учетную запись пользователя


На странице Administrators нажмите Next.

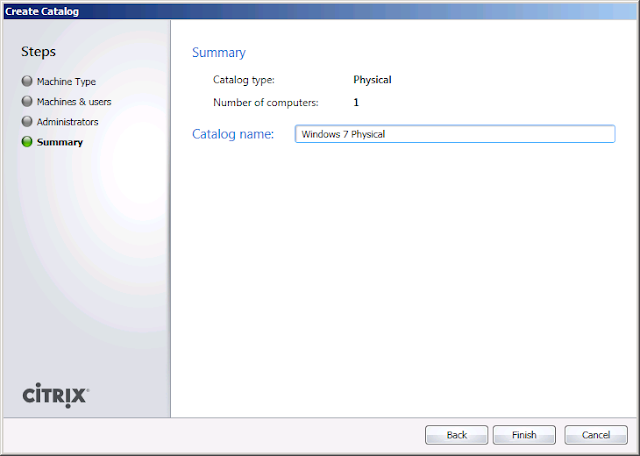

На странице Summary задайте имя создаваемого каталога (Catalog name) и нажмите Finish для завершения настройки.


Теперь требуется назначить пользователям рабочие станции.

Щелкните правой кнопкой мыши по Assigments и выберите Create Desktop Group.

В мастере Create Desktop Group на странице Catalog выберите ранее созданный каталог, в поле Add machines введите количество машин, которое требуется назначить. Нажмите Next.


На странице Users с помощью кнопки Add... добавьте из Active Directory группы или пользователей, которым следует разрешить подключаться к удаленным рабочим станциям, и нажмите Next.


На странице Delegation нажмите Next.

На странице Summary введите имя, которое будут видеть пользователи при подключении (Display name) и имя группы (Desktop Group name) и нажмите Finish.


Проверка работы XenDesktop
На клиентской машине откройте браузер. В адресной строке впишите имя сервера XenDesktop. При первом входе на сайт вам предложат установить плагин Citrix Online Plugin Web.

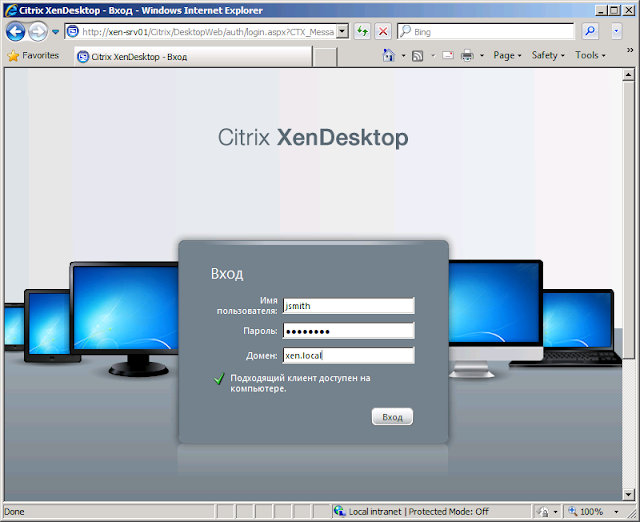

После установки плагина войдите, используя учетные данные пользователя, для которого был назначен виртуальный рабочий стол.

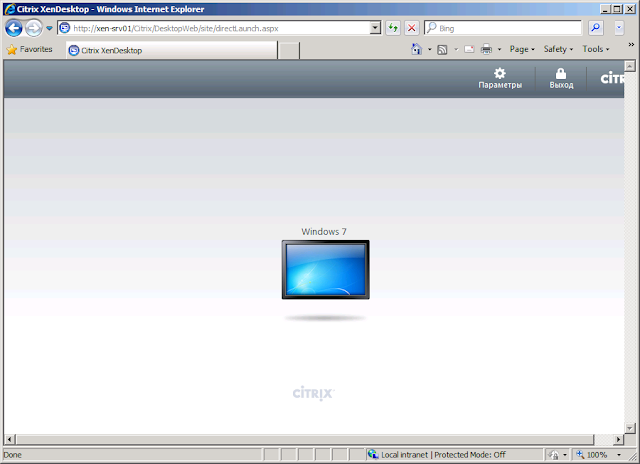

Если вы все сделали правильно, то вам будет доступен удаленный рабочий стол.


Поздравляю с успешной настройкой.
